Что делает окрасочную камеру AX-E30 эффективной для автосервиса?
Профессиональная окрасочная камера должна обеспечивать контролируемый воздушный поток, надёжную фильтрацию, стабильный нагрев и хорошее освещение для получения стабильного качества окраски. Окрасочная камера AX-E30 сочетает внутреннее рабочее пространство 6900 × 3900 × 2650 мм, подачу воздуха 25 000 м³/ч, инфракрасный электрический нагрев, фильтрацию уровня EU5 и LED-освещение для кузовных мастерских и центров авторемонта.

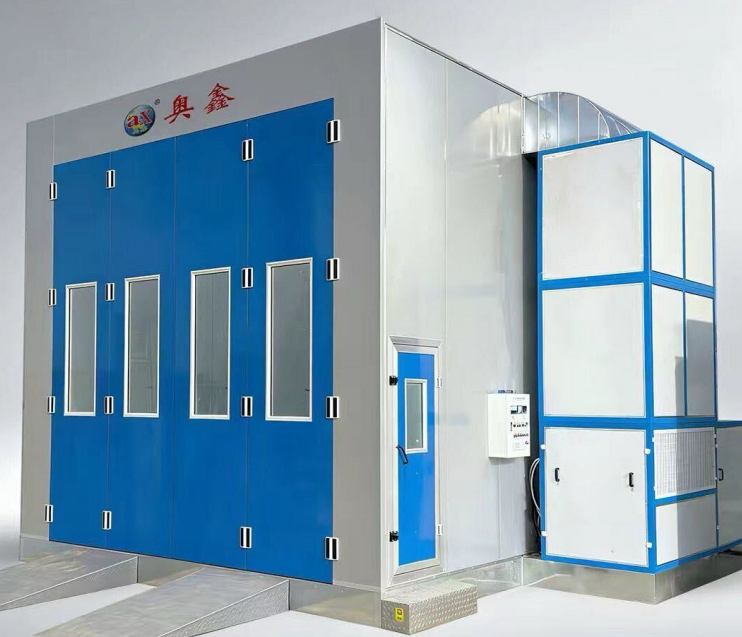

Окрасочная камера AX-E30 для профессиональной автомобильной окраски
Окрасочная камера AX-E30 предназначена для автомобильных мастерских, которым требуется контролируемая среда для окраски, повторной отделки и сушки лакокрасочного покрытия.
Внешние размеры камеры составляют 7000 × 5250 × 3400 мм, а внутреннее рабочее пространство — 6900 × 3900 × 2650 мм. Этого достаточно для размещения многих легковых автомобилей, внедорожников и автомобилей аналогичного размера при сохранении контролируемого воздушного потока и фильтрации.
В конструкции стен используются панели из цветного стального листа толщиной 0,42 мм в сочетании с 50-миллиметровыми вставными огнестойкими теплоизоляционными панелями EPS. Закрытая конструкция помогает отделить зону окраски от остальной части мастерской и поддерживает более стабильные рабочие условия во время нанесения покрытия и сушки.
В этой модели применяется электрический инфракрасный нагрев вместо газовой системы. Восемь инфракрасных нагревателей мощностью 3 кВт каждый обеспечивают общую установленную мощность нагрева 24 кВт.
Основные технические характеристики:
- Модель: AX-E30
- Внешние размеры: 7000 × 5250 × 3400 мм
- Внутренние размеры: 6900 × 3900 × 2650 мм
- Стеновая панель: цветной стальной лист 0,42 мм с огнестойкой EPS-панелью толщиной 50 мм
- Нагрев: 8 × 3 кВт инфракрасных электрических нагревателей
- Приточные вентиляторы: 2 × 4 кВт, центробежные с двойным входом
- Общий объём приточного воздуха: 25 000 м³/ч
- Вытяжной вентилятор: 1 × 7,5 кВт центробежный
- Объём вытяжного воздуха: 22 000 м³/ч
- Верхняя фильтрация: уровень EU5
- Электропитание: 380 В, 50 Гц, трёхфазное, опционально
- Гарантия: 12 месяцев
- Цвет: синяя серия, опционально
Для профессиональных ремонтных мастерских AX-E30 объединяет основные системы, необходимые для окраски, циркуляции воздуха, фильтрации, нагрева и качественной видимости внутри одной интегрированной камеры.
Внутреннее пространство длиной 6900 мм подходит для полной окраски автомобиля
Полезное внутреннее пространство — один из первых параметров, который следует учитывать при выборе автомобильной окрасочной камеры.
AX-E30 имеет внутреннюю длину 6900 мм, ширину 3900 мм и высоту 2650 мм.
Такое рабочее пространство даёт специалистам достаточно места для размещения автомобиля и свободного перемещения вокруг кузова во время подготовки и окраски.
Достаточный зазор вокруг автомобиля важен, поскольку маляру необходимо поддерживать постоянное расстояние и угол распыления при работе с дверями, задними крыльями, бамперами, капотом и другими кузовными элементами.
Слишком узкая камера может ограничивать движение и затруднять поддержание стабильной техники распыления.
Внутренняя ширина 3900 мм создаёт практичную рабочую зону для многих легковых автомобилей и внедорожников, оставляя пространство по обеим сторонам автомобиля.
Высота 2650 мм также позволяет разместить верхнее освещение и поддерживать контролируемое движение воздуха над автомобилем.
Перед заказом рекомендуется сравнить размеры автомобилей, с которыми вы обычно работаете, с фактическим внутренним пространством камеры. Если мастерская регулярно обслуживает крупные фургоны или особенно широкие автомобили, лучше рассмотреть индивидуальные размеры.
Индивидуальные размеры помогают адаптировать камеру к разным помещениям
Не все автомобильные мастерские имеют одинаковую планировку.
Существующие колонны, высота потолка, площадь пола, положение ворот, маршруты вентиляции и доступ к электропитанию могут влиять на установку окрасочной камеры.
Размеры AX-E30 могут быть адаптированы в соответствии с доступным монтажным пространством.
Это особенно полезно, если стандартная внешняя конфигурация 7000 × 5250 × 3400 мм не полностью соответствует вашему помещению.
Индивидуальная проектная поддержка позволяет скорректировать размеры и расположение связанных систем с учётом фактических условий проекта.
При реконструкции мастерской индивидуальное проектирование может помочь обойти существующие конструктивные ограничения без необходимости перестраивать всё помещение под стандартную камеру.
При строительстве нового кузовного центра окрасочную камеру можно заранее спланировать вместе с движением автомобилей, зонами подготовки, помещениями для смешивания краски, ремонтными постами и другими рабочими участками.
До начала производства необходимо предоставить точные размеры площадки, включая высоту потолка, доступную площадь пола, расположение стен, доступ через ворота и трассы вентиляции.
Чем точнее исходные данные по объекту, тем легче избежать изменений после доставки оборудования.
Подача воздуха 25 000 м³/ч поддерживает контролируемые условия окраски
Движение воздуха — одна из самых важных систем внутри профессиональной окрасочной камеры.
В AX-E30 используются два центробежных вентилятора двойного входа мощностью 4 кВт каждый, обеспечивающие общий приточный объём воздуха около 25 000 м³/ч.
На вытяжной стороне установлен один центробежный вентилятор мощностью 7,5 кВт с производительностью около 22 000 м³/ч.
Такая система притока и вытяжки предназначена для поддержания непрерывного движения воздуха через рабочую зону во время окраски.
Правильно организованный воздушный поток помогает удалять взвешенный окрасочный туман и частицы из активной зоны распыления в сторону системы фильтрации.
Для специалистов более контролируемый воздушный поток помогает сохранять лучшую видимость и уменьшает количество красящего тумана вокруг автомобиля.
Воздушный поток также влияет на равномерность нанесения покрытия.
Если скорость воздуха слишком низкая, избыточное распыление может оставаться во взвешенном состоянии внутри камеры. Если скорость слишком высокая или поток распределён неравномерно, он может нарушать форму факела и влиять на осаждение краски.
Поэтому производительность окрасочной камеры следует оценивать как комплексную систему, а не только по мощности вентиляторов.
Состояние вентиляторов, сопротивление фильтров, конструкция воздуховодов, баланс воздушных потоков и герметичность камеры напрямую влияют на фактическую производительность.
Многоступенчатая фильтрация помогает контролировать пыль и окрасочный туман
Чистый воздух необходим для качественной автомобильной окраски.
Пыль и другие загрязнения могут оседать на влажном покрытии и создавать дефекты поверхности, которые требуют шлифовки, полировки или повторной окраски.
AX-E30 использует многоступенчатую систему фильтрации.
В верхнем слое очистки применяется высокоэффективная фильтрация уровня EU5, которая помогает удалять частицы из воздуха до его поступления в основную окрасочную зону.
В нижней части используются многослойные фильтры из стекловолокна вместе с фильтрующим материалом из активированного угля для задержания окрасочного тумана.
Такое сочетание помогает контролировать загрязнения как на входе воздуха, так и на стадии вытяжки.
В ежедневной эксплуатации фильтры следует рассматривать как расходные материалы, а не как постоянные элементы.
По мере накопления пыли и частиц краски сопротивление фильтра возрастает, а производительность воздушного потока постепенно снижается.
Поэтому проверка и замена фильтров должны входить в регулярный график технического обслуживания.
В комплект этой модели дополнительно входят фильтр выходящего воздуха, нижний фильтр и фильтр из активированного угля, что помогает подготовиться к первому циклу замены.
Инфракрасный электрический нагрев обеспечивает контролируемую сушку
AX-E30 использует электрический инфракрасный нагрев вместо системы сгорания топлива.
Система включает восемь инфракрасных нагревателей мощностью 3 кВт каждый, обеспечивающих общую номинальную мощность нагрева 24 кВт.
Инфракрасное излучение передаёт тепло непосредственно на поверхности и поддерживает контролируемую сушку покрытия без использования газовой горелки.
Для мастерских, где газ недоступен или предпочтителен электрический нагрев, такая конфигурация может упростить организацию системы нагрева.
Инфракрасный электрический нагрев также позволяет удобно интегрировать температурное управление в электронную систему камеры.
Во время сушки стабильное управление температурой помогает лакокрасочным материалам отверждаться более равномерно.
Фактическое время сушки всё равно зависит от типа краски, толщины покрытия, материала кузовной панели, окружающих условий, заданной температуры и требований производителя лакокрасочного материала.
Поэтому характеристики нагрева должны соответствовать материалам, используемым в вашей мастерской, а не рассматриваться как гарантия фиксированного времени сушки.
В комплект камеры также входят пять запасных нагревательных трубок, что помогает сократить простой при необходимости замены нагревательного элемента.
LED-освещение улучшает видимость во время нанесения краски
Качественное освещение напрямую влияет на результат окраски.
Специалистам необходимо хорошо видеть состояние поверхности, плотность покрытия, различия в оттенке, избыточное распыление и возможные дефекты во время движения вокруг автомобиля.

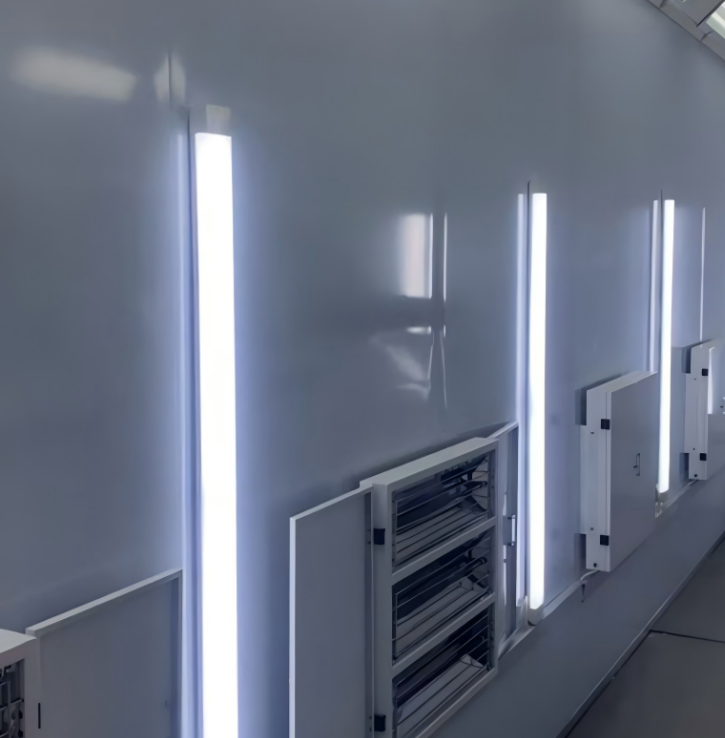

AX-E30 сочетает верхнее и боковое LED-освещение.
В верхней части используются восемь комплектов по четыре энергосберегающие LED-лампы мощностью 18 Вт, а боковая система включает десять вертикально установленных LED-светильников мощностью 60 Вт.
Сочетание верхнего и бокового света помогает уменьшить тёмные зоны вокруг кузовных панелей.
Боковое освещение особенно полезно при работе с дверями, крыльями, задними боковинами и нижними частями кузова, где одного верхнего света может быть недостаточно.
Хорошая видимость помогает малярам оценивать равномерность мокрого слоя и качество покрытия во время нанесения.
Освещение также полезно при осмотре автомобиля до и после окраски.
Как и фильтры, осветительные элементы требуют регулярной проверки. Окрасочный туман, пыль или загрязнение защитных рассеивателей со временем могут уменьшить эффективную яркость.
В комплект поставки входят пять запасных светильников, что упрощает последующую замену.
Теплоизолированные стеновые панели помогают поддерживать стабильную рабочую среду
В конструкции стен используются панели из цветного стального листа толщиной 0,42 мм в сочетании с 50-миллиметровыми огнестойкими теплоизоляционными панелями EPS вставного типа.
Изолированная оболочка отделяет зону окраски от остальной части мастерской.
Это помогает уменьшить влияние внешних условий на контролируемую среду внутри камеры.
Во время нагрева теплоизоляция также помогает сократить ненужные потери тепла через стены.
Вставное соединение панелей поддерживает модульную установку и позволяет создать непрерывную закрытую поверхность.
Для мастерских, работающих при значительных сезонных изменениях температуры, качественная изоляция помогает поддерживать более стабильные рабочие условия.
Тем не менее стеновую конструкцию необходимо периодически проверять на наличие повреждённых панелей, ослабленных соединений или проблем с герметизацией.
Утечки воздуха вокруг дверей, стыков панелей, воздуховодов или технологических отверстий могут влиять на баланс давления и работу вентиляции.
Поэтому обслуживание ограждающей конструкции является частью обслуживания всей вентиляционной системы.
Большие двери и рампы упрощают заезд автомобиля
AX-E30 оснащён комплектом из трёх высокопрочных основных дверей из листового металла и одной отдельной рабочей дверью.
Основной въезд используется для автомобилей, а отдельная дверь обеспечивает доступ специалистов во время обычной эксплуатации.
В комплектацию также входят три стальные решётки, две рифлёные пластины и две рампы.
Рампы помогают автомобилю заехать в рабочую зону, а решётки и рифлёные пластины формируют часть пола и системы воздушного потока.
Удобный заезд имеет значение для загруженной кузовной мастерской.
Специалисты должны иметь возможность быстро установить автомобиль без лишних корректировок положения и сложных манёвров.
При окончательной установке необходимо обеспечить достаточное прямое пространство перед камерой для безопасного заезда.
Если мастерская обслуживает автомобили с низким дорожным просветом, следует также проверить угол рампы относительно типичных моделей.
Интеллектуальная система управления объединяет основные функции камеры
AX-E30 оснащён интеллектуальным электронным шкафом управления.
Система управления обеспечивает единый центр для основных функций камеры, включая вентиляцию, нагрев и освещение.
Централизованное управление упрощает ежедневную эксплуатацию, поскольку специалистам не приходится включать каждую крупную систему отдельно из разных мест.
Для профессионального кузовного сервиса понятная система управления также помогает стандартизировать рабочие процедуры между разными специалистами.
Операторы должны быть обучены правильной последовательности включения вентиляции, окраски, нагрева и выключения оборудования.
Электрические компоненты необходимо периодически проверять на ослабленные соединения, перегрев, повреждение проводки или нестандартное поведение системы управления.
Поскольку камера может использовать трёхфазное питание 380 В, 50 Гц, электрическую сеть мастерской следует проверить до установки.
Общую подключаемую нагрузку необходимо оценивать с учётом нагревательной системы, вентиляторов, освещения и управляющего оборудования.
Регулярное обслуживание помогает сохранять долгосрочную производительность
Окрасочная камера работает как комплекс взаимосвязанных систем.
Вентиляторы перемещают воздух, фильтры задерживают частицы, нагреватели управляют условиями сушки, освещение обеспечивает видимость, а ограждающая конструкция поддерживает контролируемую внутреннюю среду.
Если одной из этих систем пренебрегать, общая производительность камеры может снижаться.
Поэтому регулярное обслуживание должно включать замену фильтров, проверку вентиляторов, контроль электродвигателей, очистку решёток, осмотр нагревательных элементов, обслуживание освещения, проверку уплотнений дверей и контроль системы управления.
Не следует допускать чрезмерного накопления остатков краски в зонах фильтрации и вытяжки.
Также необходимо контролировать воздушный поток, поскольку его постепенное снижение может указывать на загрязнение фильтров или проблемы с вентиляторами.

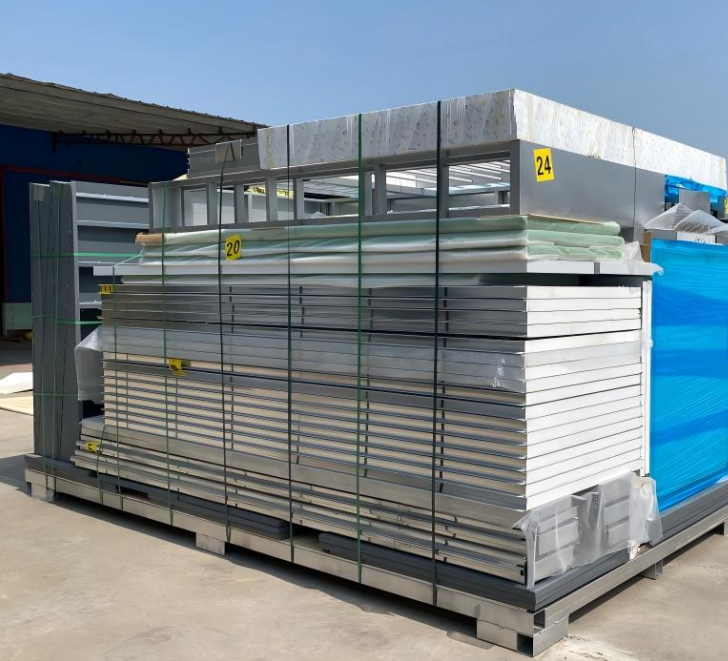

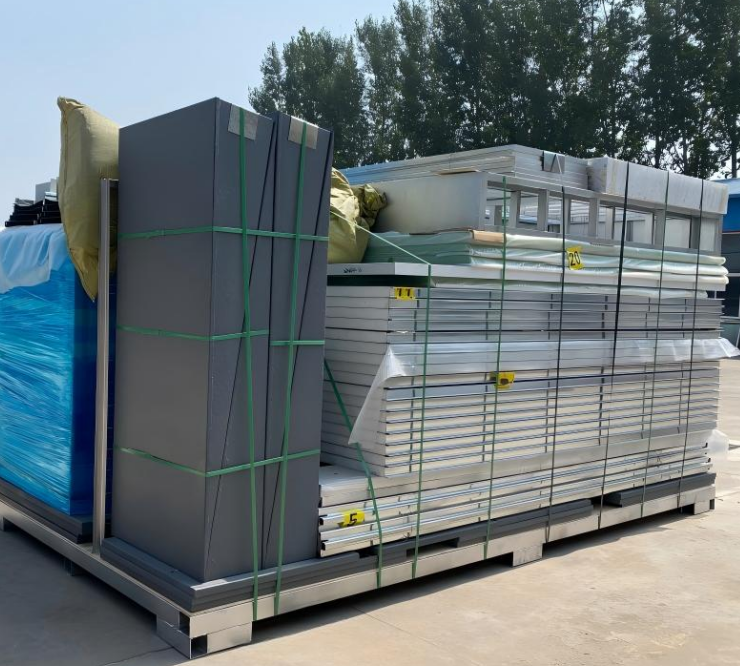

AX-E30 поставляется с монтажными вспомогательными материалами, а также запасными фильтрами, пятью нагревательными трубками и пятью светильниками.
Эти запасные элементы обеспечивают практическую поддержку на начальном этапе эксплуатации и при регулярном обслуживании.
Что необходимо проверить перед установкой AX-E30?
Окрасочную камеру следует планировать как часть всей мастерской, а не как отдельное оборудование.
Перед заказом необходимо проверить доступную площадь пола, высоту потолка, маршрут заезда автомобиля, трассу вытяжных воздуховодов, электрическую мощность и местные монтажные требования.
Стандартные внешние размеры AX-E30 составляют 7000 × 5250 × 3400 мм, поэтому вокруг камеры может потребоваться дополнительное пространство для монтажа, воздуховодов, технического обслуживания и сервисного доступа.
Электрическую мощность необходимо оценить особенно внимательно, поскольку система включает инфракрасный нагрев общей мощностью 24 кВт, два приточных вентилятора по 4 кВт, вытяжной вентилятор 7,5 кВт, освещение и управляющее оборудование.
В предоставленной информации указан уровень фильтрации EU5, но не заявлена конкретная общая сертификация всей камеры. Поэтому нельзя автоматически предполагать наличие CE, UL, ETL или других сертификатов для определённого рынка.
Если на вашем рынке действуют специальные требования по пожарной безопасности, электрике, вентиляции, экологическим нормам, охране труда или соответствию окрасочных камер, необходимо заранее подтвердить точные требования и доступную документацию до покупки и установки.
Часто задаваемые вопросы
Какие автомобили помещаются внутри окрасочной камеры AX-E30?
Внутреннее рабочее пространство составляет 6900 × 3900 × 2650 мм, поэтому камера подходит для многих легковых автомобилей и внедорожников. Перед заказом рекомендуется сравнить размеры самого крупного автомобиля, с которым вы планируете работать, с фактическим внутренним пространством.
Какой объём воздушного потока обеспечивает AX-E30?
Два приточных вентилятора обеспечивают общий номинальный объём воздуха около 25 000 м³/ч, а центробежный вытяжной вентилятор рассчитан примерно на 22 000 м³/ч. Фактический воздушный поток зависит от состояния фильтров, сопротивления воздуховодов, качества монтажа и баланса системы.
Как AX-E30 нагревает автомобиль во время сушки?
Камера использует восемь инфракрасных электрических нагревателей мощностью 3 кВт каждый, обеспечивая общую номинальную мощность нагрева 24 кВт. Условия сушки следует устанавливать в соответствии с требованиями производителя лакокрасочного материала и фактическими условиями мастерской.
Можно ли изменить размеры окрасочной камеры?
Да. Доступна индивидуальная настройка размеров и проектная поддержка с учётом места установки. Размеры мастерской и условия проекта необходимо подтвердить до начала производства.
Заключение
Окрасочная камера AX-E30 сочетает внутреннее рабочее пространство 6900 × 3900 × 2650 мм, приточный воздушный поток около 25 000 м³/ч, вытяжную производительность 22 000 м³/ч, инфракрасный электрический нагрев общей мощностью 24 кВт, верхнюю фильтрацию уровня EU5, многоступенчатую фильтрацию окрасочного тумана и комбинированное верхнее и боковое LED-освещение. Теплоизолированная стеновая конструкция, интеллектуальный шкаф управления, большой автомобильный въезд и комплект расходных материалов для обслуживания поддерживают профессиональные операции по автомобильной окраске.
Для кузовных ремонтных мастерских, автомобильных окрасочных центров и предприятий, которым требуется отдельная зона для окраски и сушки автомобилей, AX-E30 обеспечивает практичное сочетание контроля воздушного потока, фильтрации, нагрева, освещения и возможности индивидуальной настройки. Если до заказа подтвердить размеры автомобилей, параметры мастерской, доступную электрическую мощность, трассу вытяжки, местные требования соответствия и доступ для обслуживания, можно настроить окрасочную камеру, которая лучше соответствует ежедневному объёму работ по окраске.
