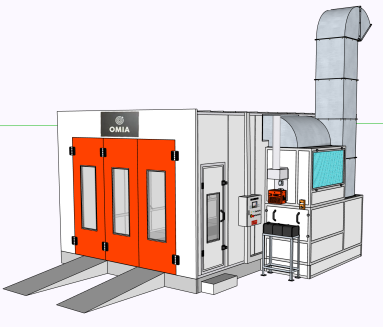

Окрасочно-сушильная камера 7000 мм с дизельной системой нагрева

Конструкция: теплоизоляция, прочность и безопасность

Основные параметры камеры:

• Внешние размеры: 7000 × 5100 × 3300 мм

• Внутренняя рабочая зона: 6900 × 3900 × 2650 мм

• Цветовое оформление: красный (1) + синий (2)

• Основные ворота: 3000 × 2600 мм

• Сервисная дверь: 750 × 1900 мм

Конструкция выполнена с использованием:

• Огнестойких теплоизоляционных панелей EPS толщиной 50 мм

• Стальных листов с цветным покрытием 0,37 мм

• Кровли из оцинкованной гнутой стали толщиной 0,8 мм

• Пяти напольных решёток

• Двух обслуживающих платформ

Такая конфигурация обеспечивает эффективную теплоизоляцию, огнестойкость и жёсткость конструкции. Отдельная сервисная дверь повышает безопасность персонала, а усиленная крыша гарантирует долговечность при эксплуатации в условиях высокой температуры и интенсивного воздушного потока.

Дизельная система нагрева с теплообменником из нержавеющей стали

Стабильность температуры — ключевой фактор для качественной сушки покрытия.

Камера оснащена дизельной системой нагрева с теплообменником из нержавеющей стали, что обеспечивает:

• Быстрый набор температуры

• Стабильную тепловую мощность

• Эффективный расход топлива

• Минимальные теплопотери

По сравнению с базовыми электрическими системами дизельный нагрев обеспечивает более высокую тепловую производительность для масштабных окрасочных операций. Теплообменник из нержавеющей стали повышает устойчивость к коррозии и увеличивает срок службы оборудования.

Данная конфигурация особенно подходит для:

• Кузовных мастерских с полной окраской автомобилей

• Промышленных предприятий по окраске металлических изделий

• OEM/ODM-производств с требованием стабильных циклов сушки

Сбалансированная вентиляция для равномерного воздушного потока

Управление воздушным потоком — один из ключевых факторов эффективности окрасочной камеры.

Система включает:

• 2 центробежных вентилятора по 3 кВт

• 1 вытяжной вентилятор 5,5 кВт

• Конструкцию с верхней подачей и нижней вытяжкой воздуха

• 4 прямоугольных воздуховода

• Соединительные элементы под углом 90° и 45°

Верхняя подача воздуха в сочетании с нижней вытяжкой формирует равномерный вертикальный поток по всей рабочей зоне. Это обеспечивает:

• Равномерное нанесение краски

• Снижение накопления окрасочного тумана

• Улучшенную видимость для оператора

• Стабильное рабочее давление

Подобная схема широко применяется в профессиональных автомобильных и промышленных окрасочных комплексах для поддержания стабильного качества покрытия.

Многоступенчатая фильтрация для чистой рабочей среды

Эффективная фильтрация необходима для соблюдения экологических норм и достижения высокого качества окраски.

Система включает:

• Верхний слой очистки класса EU5

• Входной фильтр класса G4

• Нижний многослойный стекловолоконный фильтр

• Активированный уголь для улавливания окрасочного тумана

Многоступенчатая фильтрация эффективно задерживает частицы краски и загрязнения воздуха. Слой активированного угля дополнительно поглощает вредные пары, улучшая условия труда и снижая выбросы.

Для промышленных предприятий и интеграторов экологических систем это решение способствует соблюдению требований по охране окружающей среды.

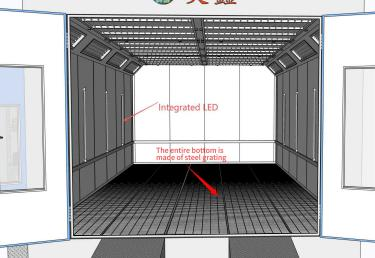

Светодиодное освещение высокой яркости

Качество освещения напрямую влияет на точность нанесения покрытия и визуальный контроль поверхности.

Система освещения включает:

• 8 потолочных светильников по 4 × 18 Вт LED (наклонное размещение)

• 8 боковых интегрированных LED-светильников

Наклонное расположение потолочных ламп снижает образование теней, а боковое освещение улучшает видимость деталей поверхности. Это обеспечивает точный подбор цвета и выявление дефектов покрытия.

Для дилерских центров и авторизованных сервисов стабильное освещение является важным элементом премиального качества окраски.

Интеллектуальный электрический шкаф управления

Камера оснащена полноценным интеллектуальным электрическим шкафом управления, обеспечивающим:

• Согласованное управление нагревом и вентиляцией

• Стабильное электропитание

• Удобный интерфейс оператора

Работа осуществляется от промышленной сети 380 В, 50 Гц, 3 фазы, что делает систему подходящей для масштабных производственных условий.

Комплексная поставка «под ключ»

Окрасочная камера поставляется в полной комплектации, включая:

• Вспомогательные монтажные материалы

• Комплект расходных материалов:

  • 1 рулон фильтра для выходного воздуха

  • 1 рулон напольного фильтра

  • 1 рулон фильтра с активированным углём

  • 5 световых трубок

Это снижает первоначальные затраты на запуск и исключает необходимость немедленной закупки запасных частей. Возможность нанесения логотипа компании позволяет адаптировать оборудование под фирменный стиль заказчика.

Отрасли применения

Автомобильная отрасль

• Автосервисы

• Кузовные мастерские

• Дилерские и авторизованные сервисные центры

• Страховые ремонтные центры

• Учебные заведения

Промышленное производство

• Производители мебели

• Производители бытовой техники

• Машиностроительные предприятия

• Компании по производству металлических профилей и стальных конструкций

Промышленная окраска и инженерные проекты

• Окрасочные предприятия

• OEM/ODM-производства

• Подрядчики по интеграции экологических систем

Прочная конструкция и эффективная система воздушного потока делают камеру универсальной как для окраски автомобилей, так и для обработки промышленных изделий.

Профессиональная окрасочно-сушильная камера длиной 7000 мм с дизельной системой нагрева, теплообменником из нержавеющей стали, многоступенчатой фильтрацией и интеллектуальным шкафом управления представляет собой комплексное и эффективное решение для промышленной окраски.

Система обеспечивает стабильный воздушный поток, равномерный нагрев, эффективное удаление окрасочного тумана и качественное освещение. Прочная конструкция и поставка «под ключ» гарантируют надёжность эксплуатации и экономическую эффективность для профессиональных окрасочных производств.

FAQ

1. В каких отраслях используется окрасочная камера?
Автомобильные мастерские, промышленные окрасочные предприятия, мебельные фабрики и OEM-производства.

2. В чём преимущества дизельного нагрева?
Быстрый набор температуры, высокая тепловая мощность и стабильная работа при масштабных окрасочных процессах.

3. Как система фильтрации улучшает качество воздуха?
Многоступенчатая фильтрация (EU5, G4, стекловолокно, активированный уголь) эффективно улавливает окрасочный туман и загрязнения.

4. Поставляется ли камера в полной комплектации?
Да. В комплект входят шкаф управления, монтажные материалы и расходные фильтрующие элементы.
